PADS2005如何导出CAD坐标数据
进入pads，图纸打开以后，还是选择“文件”菜单，在下拉的选项中选择“CAM插件”再导出坐标文件。
在“数据提取”对话框中，选择“添加对象”并选择需要导出坐标的对象。在“数据提取”对话框中，选择“属性”选项卡并勾选需要导出的属性，例如坐标值、图层、颜色等。
在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
首先打开CAD，点击上方”工具“菜单里的”数据提取“选项。在数据提取对话框里选择”创建新数据提取“，然后点击下一步。然后对话框里把新创建的数据命名保存在合适的位置。保存好之后继续点击下一步。
把CAD图纸中的点坐标导出成excel表格的具体操作步骤如下：首先我们打开电脑里的CAD软件，【工具】选项下里有【数据提取】功能，可以提取很多数据信息，包含但不局限于提取点的xyz坐标。
pads怎么导出坐标文件
进入pads，图纸打开以后，还是选择“文件”菜单，在下拉的选项中选择“CAM插件”再导出坐标文件。
PADS软件导出坐标文件步骤如下：1）用PADS打开PCB文件。2）切换公制单位。因为贴片机的单位是mm，有些图形是以mil作单位，所以要切换成公制单位。

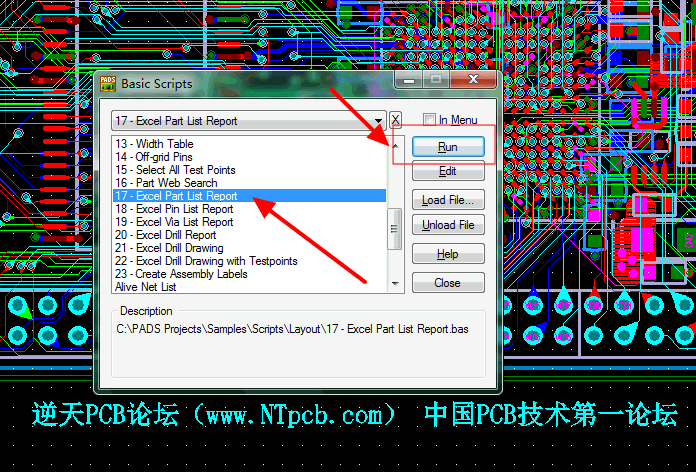

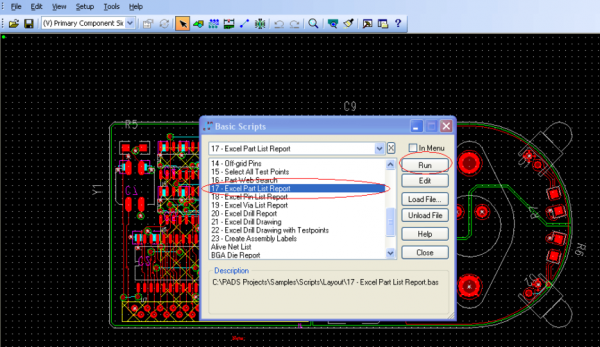

tools---basic scripts---basic scripts 之后弹出窗口 选择 Excel part Report 之后点击 run 按钮。就可以出来 坐标文件了。前提是 你的电脑 一定要装有 EXCEL 软件。不然是出不来的。
PADS 导出元件位置图方法 在桌面上打开：PADS Router 打开PCB文件 选择菜单：Tools/ Options..在下图中选择PCB的层，元件图标等，点OK确认。
CAM350中如何导出元件坐标
打开CAM350软件，选择FileImport导入AutoImportGerber文件。 在弹出的对话框中选择需要导入的文件，点击OK。 在导入的Gerber文件中，左边可以选择AllOff，只选择丝印焊盘和边框层。 将这三层绑定，使用Editlayers功能。
首先打开CAM350。点击菜单栏file-import-auto import。选择gerber所在路径，点击finish完成。打开gerber文件，打开需要导出DXF相应的层。点击菜单栏file-print进行打印设置。
point-point 取mark点和元件坐标，utilities → quick part → 是 ，左键单击焊盘1，2后右键单击出现对话框，填入位号，角度。做完后导出坐标，info → report → place ment → save →选save位置后保存。
到此，以上就是小编对于pads软件导坐标的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
