本篇目录：
- 1、怎样将网络表导入PCB?谢谢
- 2、allegro16.6原理图更新到PCB没有变化
- 3、...layout画pcb,不明白,用logic的话有同步功能,方便器件的选取?_百度...
- 4、在PADS2007中,如何将几张原理图同步至一张PCB图?
- 5、OrCAD的原理图和PADS的PCB图时,两种能同步吗?怎么做?
- 6、自己自作的powerlogic元件库不能导入PCB怎么办,请高手说明一下具体原...
怎样将网络表导入PCB?谢谢
在原理图界面使用快捷键D+U（Design+Update）可以实现从原理图到PCB的同步网表的功能。绘制完原理图后，要将器件和网络导入PCB需要进行网表导入的工作。在同样，在PCB界面使用快捷键D+I（Design+Import）也可以实现相同功能。
打开.PCB文档，单击菜单“设计（design）”\导入网络表（load Nets），如果默认的Netlist file不是刚刚生成的文件，可以通过Browse在之前保存的路径下选取。然后，单击“执行（execute）“进行导入，即可得到导入的元件封装。
切换到pcb界面，执行快捷键 DI 进行导入。
导入：保存原理图，在原理图所属的“Project”管理面板上选中项目文件，单击菜单命令“Project－New-PCB”，建立一个新的pcb文件。单击菜单命令“design-import chang from[原理图文件名。
“原理图”不能导入PCB。这是两种不同的图，而原理图可以生成网络表，网络表可以装入PCB文件中，利用网络表可以生成布线图。
allegro16.6原理图更新到PCB没有变化
1、首先要打开软件，点击启动Altium Designer软件。开始要先建一个PCB工程，点击文件。选择新的工程，等待弹出设置对话框。现在来到了新工程对话框，点击设置工程名字和工程保存地址，然后，点击“OK”就可以了。
2、修改原理图的封装，必须保证装载的PCB库中有这个更新后的PCB封装元件才行。其实可以不用更新功能，用更新功能会出现一个烦人的红色网格。
3、画线。原理图画好以后更新到PCB文件中没有网络，明显就是把线弄错了。双击要检查的线，如果弹出的窗口显示“Wire”，则表示线没有画错，如果显示“PolyLine”则是线画错了，需要重新以“Place”→“Wire”画连线。
...layout画pcb,不明白,用logic的话有同步功能,方便器件的选取?_百度...
1、用Orcad画原理图，主要是因为很多硬件工程师包括硬件总监习惯用这个软件，Logic他们不会用，又不愿意去学，所以导致了这种现象。
2、点击TOOLS 点选PADS LAYOUT，之后弹出个菜单里面，找到ECO变更、传送网表等选项，修改ECO变更、传送网表选项的属性，使其属性参数一样，就能同步了。同步指两个或两个以上随时间变化的量在变化过程中保持一定的相对关系。
3、用来看PCB 用来看原理图 同时打开PADS layout和PADS logic，点击PADS logic如下所示的按钮，即可以把两者链接起来，在layout中点击元器件，在logic中会有相应的标识，反之亦然。
4、LOGIC是在原理上将元器件进行逻辑上的联络起来，只供分析电气原理之用。而PCB就是将电气线路在一块模拟的线路板上用线路“铜皮”连接起来，你所要做的事就是将这些铜皮尽可能的电脑上按一定的布线规则走通。
在PADS2007中,如何将几张原理图同步至一张PCB图?
在原理图工具 tools栏里有PADS LAYOUT一项，再选design，点ECO to PCB 这样就ECO 同步过去了。
将一张原理图，复制到另一张原理图，使两张原理图整合成一张，然后再生成PCB。为了布局方便，最好在原理图中建立两个页面，分别放这两张图。
首先在电脑上打开Altium Designer软件，首先新建一个project（工程）。然后再在软件中，新建一个原理图文件。接着再在软件中，新建一个PCB文件。然后让原理图和PCB都在刚刚建立的工程下，进行保存。
打开Altium designer后，首先建立工程，将工程保存后，新建原理图文件，并保存。然后从右侧面板中选择需要的元件放到原理图中，如果没有找到libraries面板，可以从下方的system里面添加。
OrCAD的原理图和PADS的PCB图时,两种能同步吗?怎么做?
Pads2005 sp3以上的版本可以做到。记得安装的时候要同时安装上power logic， 直接用power logic打开orcad保存的.dsn文件，选择其中的元器件，在对应的pcb layout中相应元件就会高亮显示。
在原理图工具 tools栏里有PADS LAYOUT一项，再选design，点ECO to PCB 这样就ECO 同步过去了。
可以，你在ORCAD里option里PREFERENCES下选择MISCELLANEOUS选择ENBLE INTERTOOL COMMUNICATION就可以同步了。同时在建立网络表时选择你的输入板文件和输出板文件，选择更新方式即可。
orCAD转PADS是可以的，但反过来好像不行。有必要互转吗？同一个软件都很难做到互转。

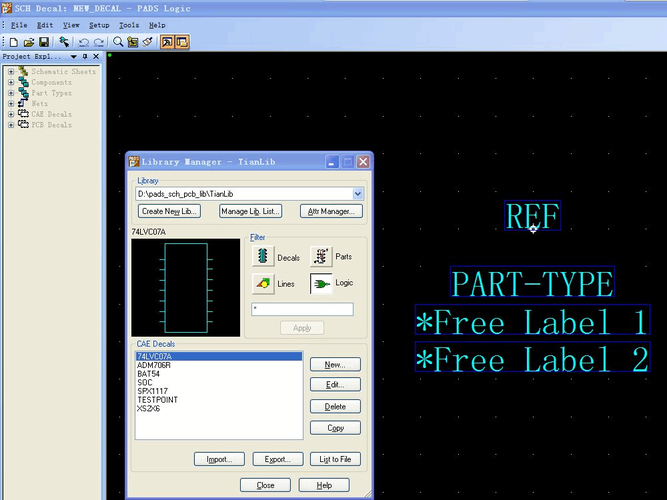

自己自作的powerlogic元件库不能导入PCB怎么办,请高手说明一下具体原...
1、网表输入有两种方法，一种是使用PowerLogic的OLE PowerPCB Connection功能，选择Send Netlist，应用OLE功能，可以随时保持原理图和PCB抄板图的一致，尽量减少出错的可能。

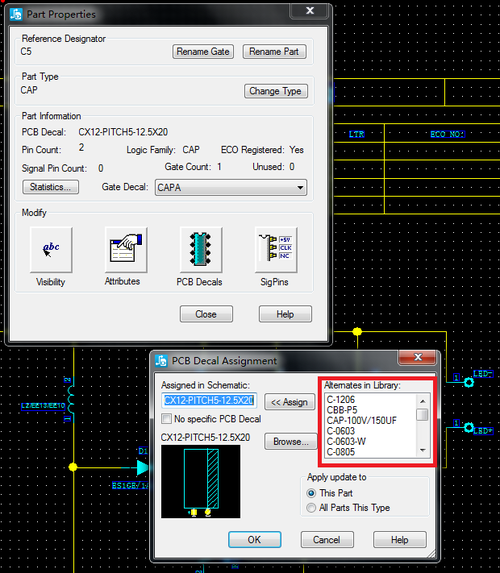

2、有器件没有对应的PCB封装，这要查看你的库链接是否正确，PCB封装名是否填对，如果没有PCB封装，需要做库。你可以用文本编辑器打开env文件(路径在你home环境变量下的pcbenv文件夹下)，检查以下这几行设置是否正确。
3、PCB软件全部查询语句选项下方最小间隔改为6mil即可，具体操作如下：打开altium designer设计图，如下图所示最小间隔为5mil。然后同时按住键盘D+R键 ，弹出规则编译器窗口，点击左侧展开clearance选项卡。
4、首先要在电脑上用protel等电路设计软件先绘制电路原理图和PCB（元器件封装图）。如下图：用热转印纸放入普通打印机，调整合适的打印比例，打印出黑白的PCB图。
5、表12 新器件的PCB元件封装应确定无误PCB上尚无件封装库的器件，应根据器件资料建立打捞的元件封装库，并保证丝印库存与实物符合，特别是新建立的电磁元件、自制结构件等的元件库存是否与元件的资料(承认书、图纸)相符合。
到此，以上就是小编对于logic使用教程的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
